Tổng quan về sản phẩm

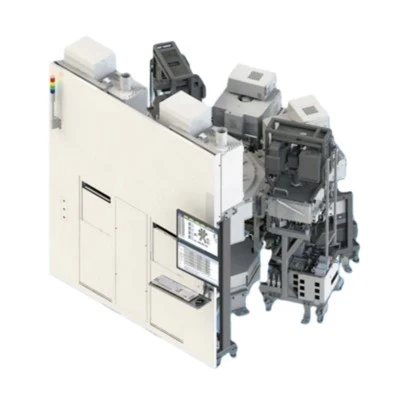

Được phát triển bởi Nice{0}}Tech, MSE 100 là một hệ thống tích hợp 12-inch được thiết kế riêng cho việc khắc ngăn xếp kim loại đặc biệt-mục đích cốt lõi của nó là hỗ trợ các kịch bản sản xuất của các thiết bị bộ nhớ mới nổi.

Tính năng nổi bật của hệ thống này nằm ở khả năng tích hợp: nó kết hợp các quy trình Khắc ion phản ứng (RIE), Định hình chùm tia ion (IBS) và-thụ động tại chỗ vào một đơn vị duy nhất. Và lý do chính của thiết kế này là để đáp ứng yêu cầu xử lý của một số loại ngăn xếp kim loại phức tạp-như Mối nối đường hầm từ tính (MTJ) trong Bộ nhớ truy cập ngẫu nhiên từ tính (MRAM), lớp thay đổi pha hợp kim trong RAM thay đổi pha (PCRAM) và ngăn xếp điện trở trong RAM điện trở (ReRAM). Đây đều là những lĩnh vực trọng tâm chính trong ngành hiện nay.

Loại ngăn xếp kim loại này có xu hướng tạo ra-các sản phẩm phụ không dễ bay hơi, khiến việc tạo khuôn trở nên cực kỳ khó khăn-đó là điểm khó khăn dai dẳng của ngành. LMEC-300™ giải quyết vấn đề này một cách hoàn hảo. Bằng cách áp dụng thiết kế quy trình tích hợp trong môi trường chân không, nó tránh được những hạn chế của phương pháp tiếp cận quy trình đơn truyền thống. Thành thật mà nói, nó mang lại một giải pháp khá ổn định và đáng tin cậy cho các quy trình sản xuất chính của các thiết bị bộ nhớ mới nổi.

Thuận lợi

Quy trình chân không tích hợp

Tất cả chỉ là sự kết hợp giữa khắc axit, giặt khô và-thụ động tại chỗ-theo cách này, chúng ta có thể ngăn chặn quá trình oxy hóa kim loại ở thành bên và điều đó trực tiếp giúp tăng độ tin cậy của thiết bị.

Sức mạnh tổng hợp công nghệ-kép

Khi RIE và IBS hợp tác cùng nhau, những điều tốt đẹp sẽ xảy ra. Ô nhiễm thành bên RIE? Đi mất. Giới hạn độ rộng đường được sử dụng để kìm hãm IBS? Vượt qua. Đó thực sự là một chiến thắng-thắng về hiệu suất.

Thích ứng linh hoạt

Hệ thống này khá linh hoạt-nó xử lý MRAM, PCRAM, ReRAM và thậm chí cả cảm biến một cách dễ dàng. Và nếu bạn thêm buồng mặt nạ cứng tùy chọn? Bạn cũng có một giải pháp khắc axit-trong-tất cả hoạt động cho các nút nhỏ hơn hoặc bằng 55nm.

Đã sẵn sàng sản xuất hàng loạt-

Nó đánh dấu vào ô tiêu chuẩn tấm wafer 12{2}}inch, đây là điều rất quan trọng. Đối với-dây chuyền sản xuất quy mô lớn, điều đó có nghĩa là hiệu suất luôn ổn định và nhất quán-không có bất ngờ khó chịu khi bạn mở rộng quy mô.

Ứng dụng

Sản xuất bộ nhớ mới nổi

Khắc các MTJ (MRAM), các lớp thay đổi pha PCRAM và ngăn xếp điện trở ReRAM.

Gia công ngăn xếp kim loại đặc biệt

Khắc các lớp kim loại/hợp kim không dễ bay hơi có thành phần phức tạp .

Quy trình phụ trợ IC 12-inch

Hỗ trợ các nút nâng cao yêu cầu khắc kim loại có độ chính xác- cao và xử lý mặt nạ cứng tích hợp.

Thông số

Loại	Chi tiết
Khả năng tương thích wafer	tấm bán dẫn 12- inch (300mm); có thể thích ứng với quy trình tích hợp wafer kích thước lớn để sản xuất hàng loạt chất bán dẫn
Cấu hình buồng	3 buồng lõi: buồng Chimera N RIE, buồng Pangea A IBS, buồng lắng đọng Bazan A tại-; tùy chọn Chimera Một buồng mở mặt nạ cứng
Môi trường xử lý	Vận hành khép kín-chân không-hoàn toàn; tránh tiếp xúc với môi trường xung quanh để ngăn chặn quá trình oxy hóa và hydrat hóa kim loại thành bên
Vật liệu mục tiêu	Ngăn xếp kim loại đặc biệt phức tạp (MRAM MTJ, lớp thay đổi pha PCRAM, ngăn xếp điện trở kim loại ReRAM-oxit-kim loại)
Nút công nghệ	Tương thích với các nút nâng cao có quy trình xuống tới 55nm; đáp ứng nhu cầu tạo mẫu có độ chính xác cao-
Khả năng xử lý chính	1. Xử lý một-một điểm dừng (ăn mòn plasma, giặt khô, thụ động-tại chỗ); 2. RIE-Sức mạnh tổng hợp của IBS cho các giải pháp về ô nhiễm và độ rộng đường dây; 3. Mặt nạ cứng tùy chọn-đến-khắc tích hợp lớp chức năng
Tuân thủ công nghiệp	Thông qua các thành phần tiêu chuẩn của dây chuyền sản xuất IC 12 inch; tuân thủ các tiêu chuẩn thiết kế SEMI; vượt qua các bài kiểm tra độ ổn định nghiêm ngặt
